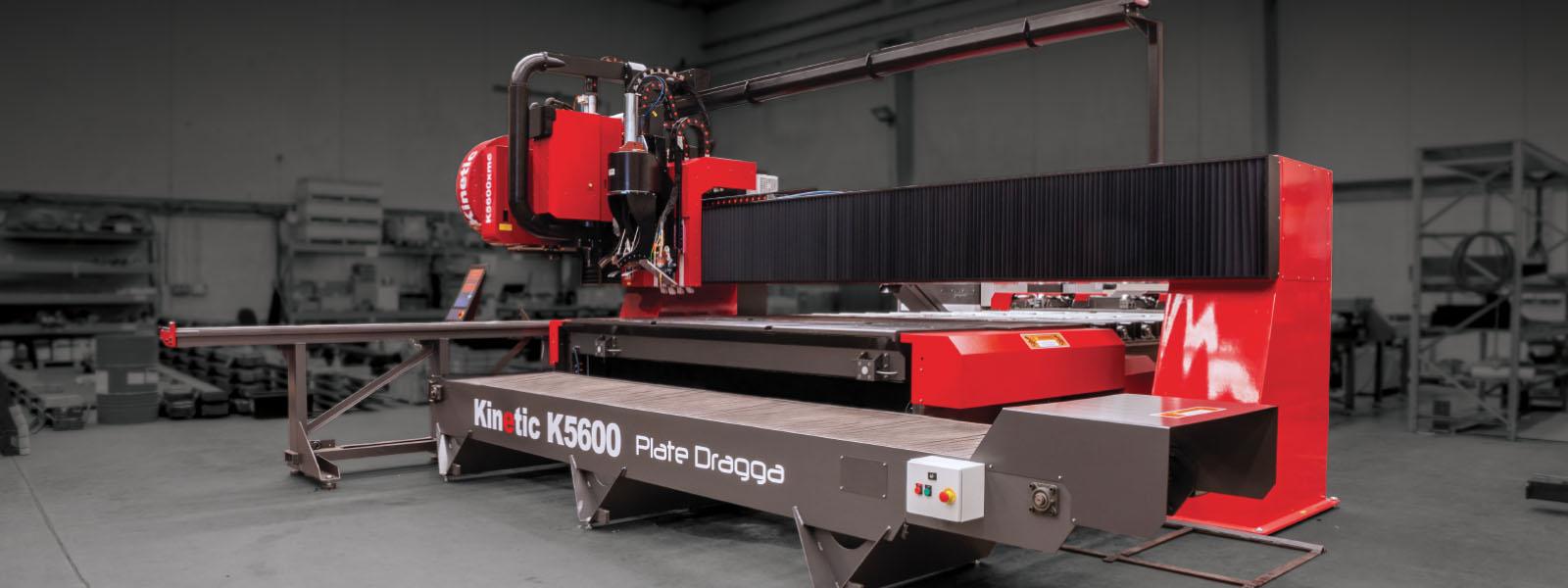

Système de Découpe au Plasma K5600xmc
Découpe au plasma et à L’oxycoupage
Découpe Chanfreinée et à Torche Multiple
Perçage, Fraisage et Plus Encore
Table Traversante Pour Plaques

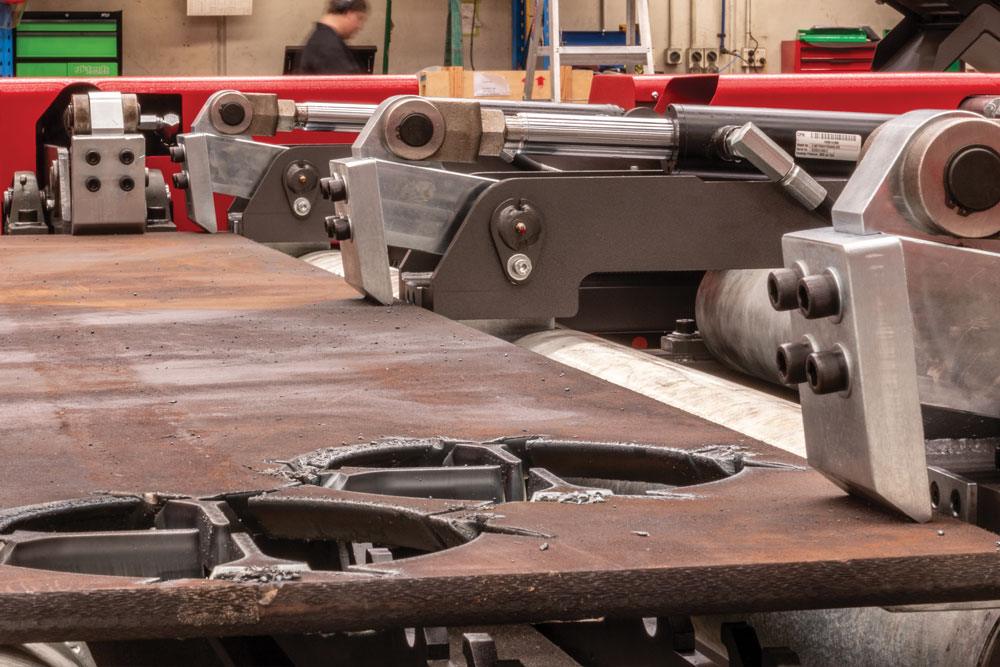

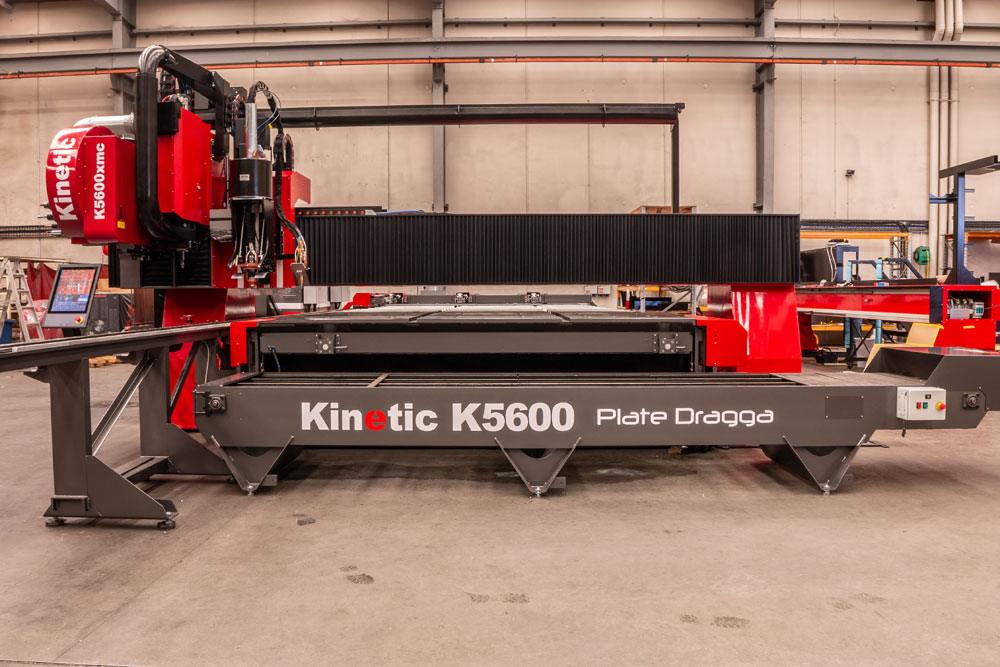

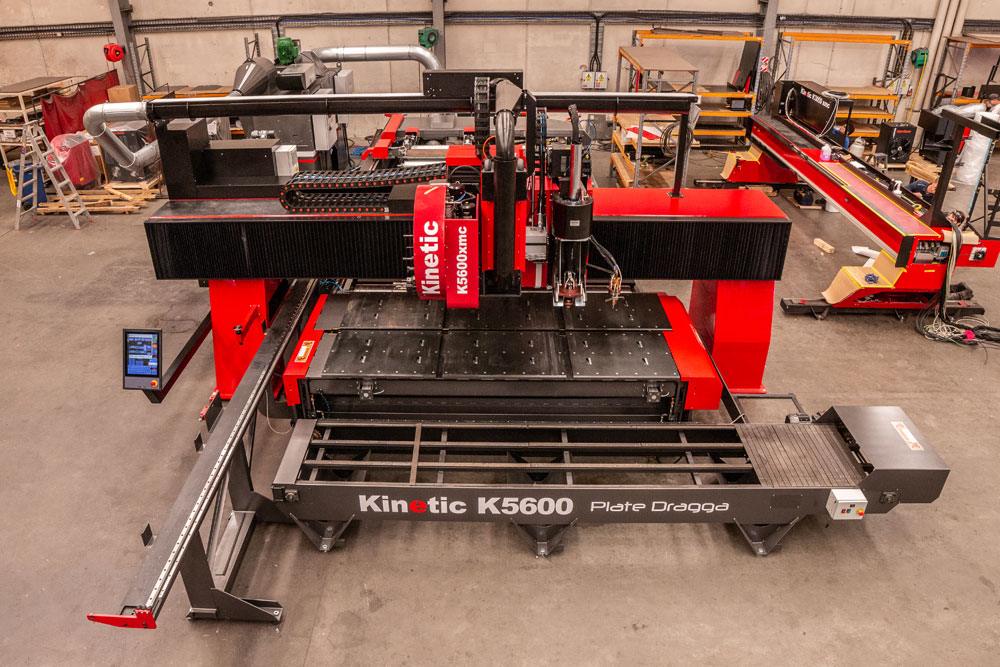

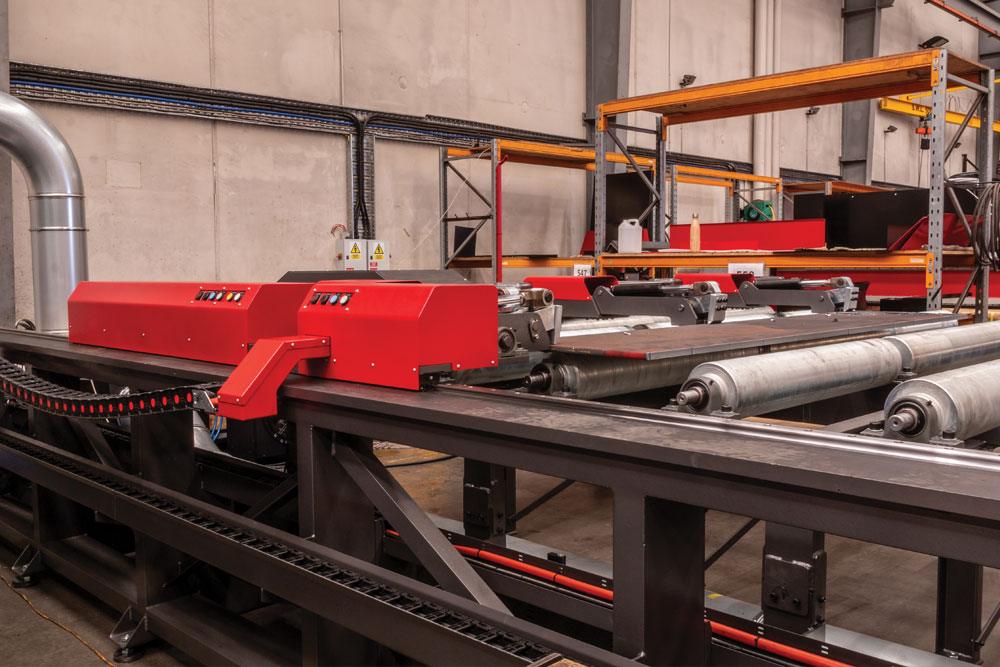

Le système de découpe plasma du K5600xmc combine toutes les caractéristiques et spécifications de notre système innovant K5000, mais avec en plus notre technologie de table traversante pour plaques. Cela signifie qu’au lieu d’un portique mobile traditionnel, le matériau est tiré à travers un portique fixe pour être découpé, percé, marqué, etc.
Cette machine combinée puissante, alliant découpe plasma, oxycoupage et fraisage, est conçue pour offrir à votre entreprise un avantage concurrentiel durable. En regroupant plusieurs fonctions dans une seule machine, il n’est plus nécessaire d’utiliser des dispositifs complexes, de réaliser de multiples réglages ou de déplacer les pièces d’un poste à l’autre, ce qui optimise à la fois la productivité et la rentabilité de votre entreprise.
- Table Traversante
- Décharge les pièces finies
- Découpe Plasma Jusqu’à 4 pouces (101,6 mm)
- Découpe Oxycoupage Jusqu’à 3 pouces (76,2 mm)
- Alésage Jusqu’à 8 pouces (101,6 mm)
- Perçage Haute Cadence Jusqu’à des trous de 4 pouces (101,6 mm)
- Taraudage Jusqu’à 2 1/16 pouces (52,4 mm)
- Fraisage interpolé pour tout diamètre
- Broche Cat 50
- Table jusqu’à 10 pieds (5,48 m)
Capacités
Capacités de Découpe
- Découpe Plasma Jusqu’à 4 pouces (101,6 mm)
- Découpe Oxycoupage Jusqu’à 3 pouces (203,2 mm)
- Chanfreinage au Plasma
- Chanfreinage Oxycoupage jusqu’à 45°
Capacités D’usinage
- Perçage Haute Cadence jusqu’à des trous de 4 pouces (101,6 mm)
- Taraudage Jusqu’à des trous de 2 1/16 pouces (52,4 mm)
- Alésage Jusqu’à 8 pouces (101,6 mm)
- Fraisage Interpolé pour Tout Diamètre
- Lamage
- Chanfreinage
- Usinage de Trous par Interpolation
- Fraisage de Filetage
- Marquage des Pièces
Taille de la Table
- Zone de découpe de 10 pieds (3 m) de large
- Chargement de plaques de 20 ou 40 pieds (6,1 m ou 12,2 m) de longueur
- Table Traversante pour plaques
Avantages
Optimisation de la Productivité
- Découpe, fraisage, perçage et plus encore en une seule étape
- Station de levage unique pour 1 torche à plasma
- Broche CAT 50 avec 24 porte-outils
- Changement automatique d’outil en moins de 3 secondes
- Marquage des pièces par plasma, percussion, jet d’encre, estampage ou rayage à la broche
Réduction des Temps D’arrêt
- Les alertes automatisées sur l’outillage avertissent des pannes
- La mesure automatique de la hauteur des outils réduit le temps de chargement
- La table à aspiration descendante haute performance minimise la fumée et les émanations
- La conception innovante de la table autonettoyante permet de gagner du temps
- Le système d’extraction des copeaux entièrement fermé assure une collecte automatique et continue des copeaux
- Le système de recyclage du liquide de refroidissement minimise les remplissages
- Pièces de rechange standardisées, livrées rapidement
Rapidité et Précision
- La meilleure précision plasma de sa catégorie
- Précision d’usinage hors pair
- Répétabilité hors pair
- Vitesse de déplacement de 800 pouces/min (20,3 m/min)
- Système d’entraînement à crémaillère et pignon à double entraînement
- Rails linéaires avec crémaillère hélicoïdale
- Entraînements à vis à billes programmables pour axes verticaux
- Système de guidage à roulement linéaire sur tous les axes
- Écran tactile LCD 19 pouces pour une configuration rapide et un contrôle facile
- Liaison réseau à fibre optique pour charger rapidement les programmes
Durabilité
- Portique soudé d’une seule pièce conçu pour répondre aux exigences rigoureuses de la fabrication moderne
- Protection complète pour toutes les lignes et tous les entraînements
- Châssis et composants résistants
- Lubrification interne pour prolonger la durée de vie des outils
Options et Accessoires
Options et Accessoires

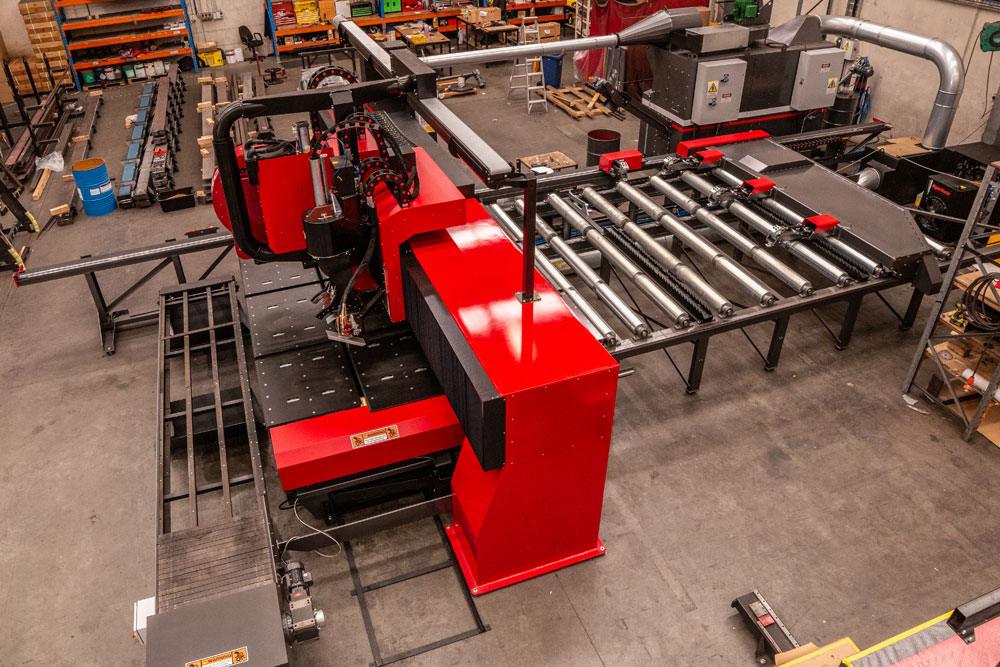

- Convoyeur à déchargement latéral pour petites pièces

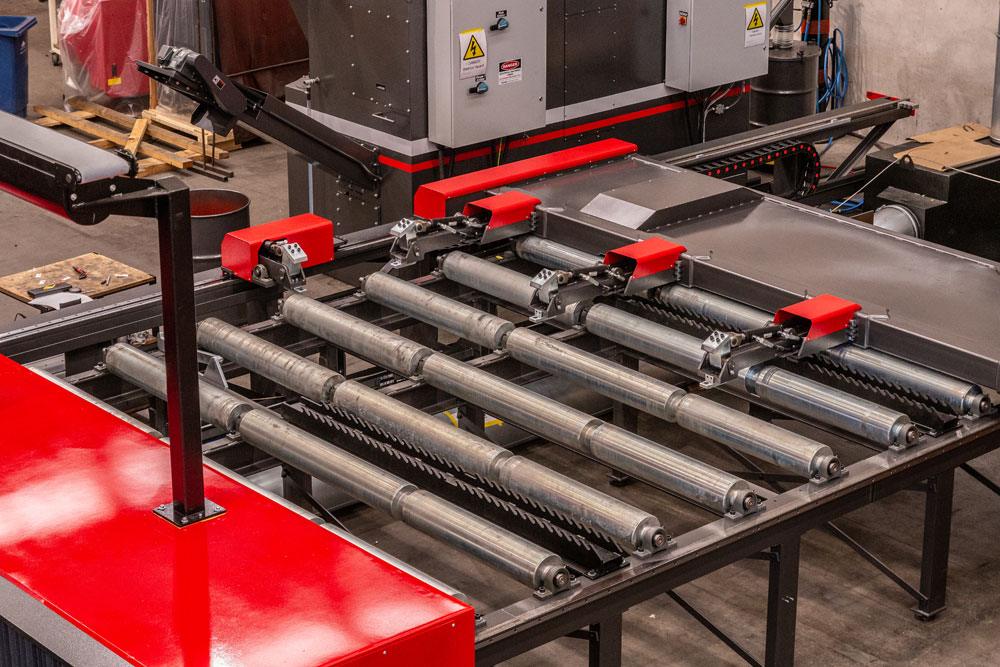

- Système de rouleaux de sortie pour le transfert des grandes pièces
- Marquage des pièces par plasma, percussion, jet d’encre, estampage ou rayage à la broche
- Personnalisation complète pour votre application spécifique
Têtes de Découpe Disponibles
- Hypertherm HPR400XD
- Hypertherm XPR460
- Hypertherm XPR300
- Hypertherm XPR170
- Oxycoupage
- Découpe Plasma avec Chanfrein
- Chanfreinage par Oxycoupage
- Découpe Multi-torches
VIDÉO : K5600xmc en Action
Veuillez noter que les caractéristiques et spécifications de nos machines peuvent être modifiées afin d’intégrer les dernières avancées techniques. Contactez-nous dès aujourd’hui si vous avez des questions sur des machines spécifiques et sur le système Kinetic le mieux adapté à votre application.
