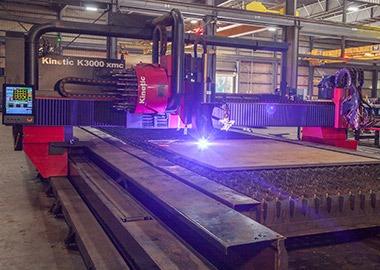

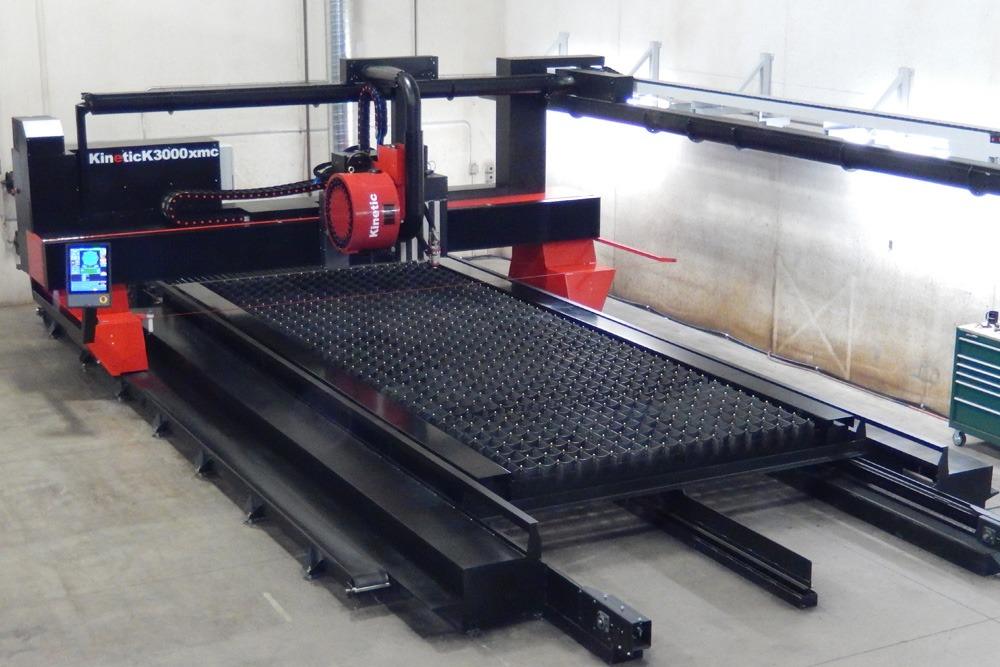

Système de Découpe au Plasma K3000xmc
Découpe au Plasma et à L’oxycoupage
Découpe Chanfreinée et à Torche Multiple
Perçage, Fraisage et Plus Encore
Notre système de découpe plasma K3000xmc permet aux transformateurs de tôles d’augmenter leur rendement et d’optimiser leur productivité en combinant un système de découpe plasma et oxycoupage de pointe avec un centre d’usinage vertical.
Cela signifie que vous pouvez traiter des pièces en une seule configuration, sans gabarits et sans déplacer les pièces d’un poste à l’autre, ce qui vous permet de gagner un temps précieux et d’augmenter considérablement l’efficacité de vos opérations.
- Découpe Plasma Jusqu’à 4 Pouces (101,6 mm) D’épaisseur
- Découpe Oxycoupage Jusqu’à 8 Pouces (203,2 mm)
- Table Jusqu’à 18 Pieds (5,48 m)
- Alésage jusqu’à 4 pouces (101,6 mm)
- Perçage Grande Cadence Jusqu’à des Trous de 1 ¼ Pouces (31,7 mm)
- Taraudage Jusqu’à des Trous de 5/8 Pouce (15,8 mm)
- Fraisage Interpolé pour Tout Piamètre
- Broche BT 40
Capacités
Capacités de Découpe
- Découpe Plasma jusqu’à 4 pouces (101,6 mm)
- Découpe oxycoupage jusqu’à 8 pouces (203,2 mm)
- Chanfreinage au Plasma
- Chanfreinage à L’oxycoupage
- Chanfreinage Oxycoupage Triple
- Découpe de tuyaux
Capacités d’Usinage
- Perçage grande cadence jusqu’à des trous de 1 ¼ pouces (31,7 mm)
- Taraudage jusqu’à des trous de 5/8 pouce (15,8 mm)
- Alésage jusqu’à 4 pouces (101,6 mm)
- Fraisage Interpolé pour tout Diamètre
- Lamage
- Chanfreinage
- Usinage de trous par Interpolation
- Fraisage de Filetage
- Marquage des pièces
Taille de la Table
- Jusqu’à 18 pieds de large (5,5 m)
- Jusqu’à 200 pieds (61 m) de long
Avantages
Avantages
- Découpe, fraisage, perçage et plus encore en une seule étape
- Postes à plusieurs dispositifs de levage pouvant accueillir jusqu’à 2 torches à plasma à entraînement indépendant
- Broche BT 40 avec 24 postes d’outils
- Changement automatique d’outil en moins de 3 secondes
- Marquage des pièces par plasma, percussion, jet d’encre, estampage ou rayage à la broche
Réduction des Temps D’arrêt
- Les alertes automatisées sur l’outillage avertissent des pannes
- La mesure automatique de la hauteur des outils réduit le temps de chargement
- La table à aspiration descendante haute performance minimise la fumée et les émanations
- La conception innovante de la table autonettoyante permet de gagner du temps
- Bacs à déchets mobiles pour un nettoyage rapide du châssis
- Lames de table modulaires pour un remplacement rapide
- Le système d’extraction des copeaux entièrement fermé assure une collecte automatique et continue des copeaux
- Le système de recyclage du liquide de refroidissement minimise les remplissages
- Pièces de rechange standardisées, livrées rapidement
Rapidité et Précision
- La meilleure précision plasma de sa catégorie
- Précision d’usinage hors pair
- Répétabilité hors pair
- Vitesse de déplacement de 800 pouces/min (20,3 m/min)
- Système d’entraînement à crémaillère et pignon à double entraînement
- Rails linéaires avec crémaillère hélicoïdale
- Entraînements à vis à billes programmables pour axes verticaux
- Système de guidage à roulement linéaire sur tous les axes
- Écran tactile LCD 19 pouces pour une configuration rapide et un contrôle facile
- Liaison par fibre optique pour charger rapidement les programmes
Durabilité
- Portique soudé d’une seule pièce conçu pour répondre aux exigences rigoureuses de la fabrication moderne
- Protection complète pour toutes les lignes et tous les entraînements
- Châssis et composants résistants
- Rails au sol avec protection
- Lubrification interne pour prolonger la durée de vie des outils
Options et Accessoires
Têtes de Découpe Disponibles
- Hypertherm HPR800XD, pour les applications sur l’acier inoxydable
- Hypertherm HPR400XD
- Hypertherm XPR460
- Hypertherm XPR 300XD
- Hypertherm XPR170
- Oxycoupage
- Découpe plasma avec chanfrein
- Chanfreinage par oxycoupage
- Découpe multi-torches
Options et Accessoires
- Marquage des pièces par plasma, percussion, jet d’encre, estampage ou rayage à la broche
- Table à eau pour grandes dimensions
- Système automatisé d’enlèvement de pièces
- Technologie de table traversante
- Personnalisation complète pour votre application spécifique
Veuillez noter que les caractéristiques et spécifications de nos machines peuvent être modifiées afin d’intégrer les dernières avancées techniques. Contactez-nous dès aujourd’hui si vous avez des questions sur des machines spécifiques et sur le système Kinetic le mieux adapté à votre application.
