Sistema de Corte por Plasma K5600xmc
Corte por Plasma y Oxicorte
Corte en Bisel y con Varias Antorchas
Taladrado, Fresado y Mucho Más
Tabla de paso Plate Dragga

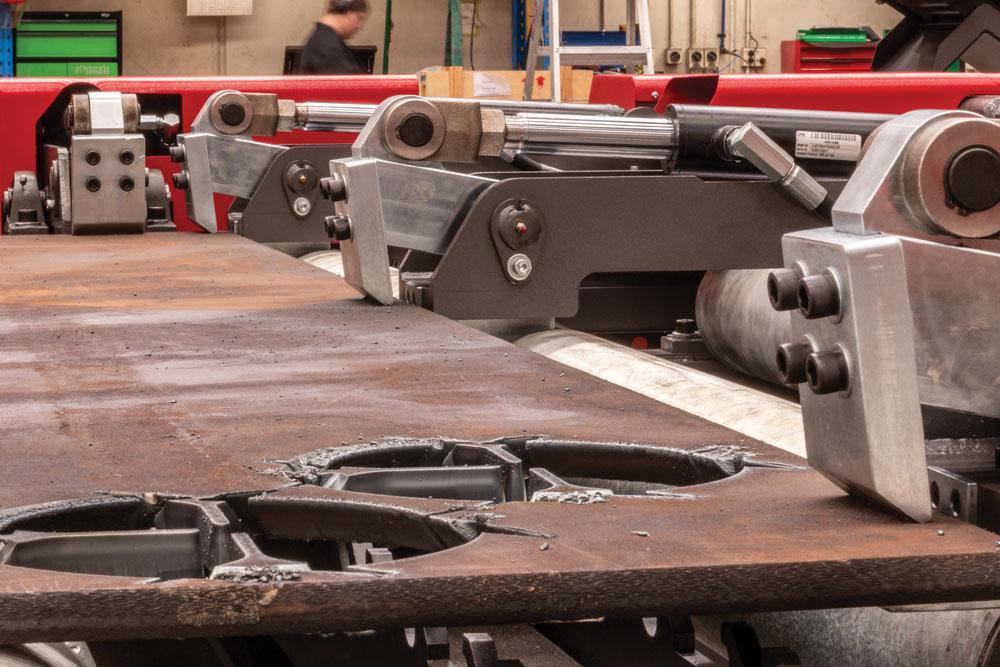

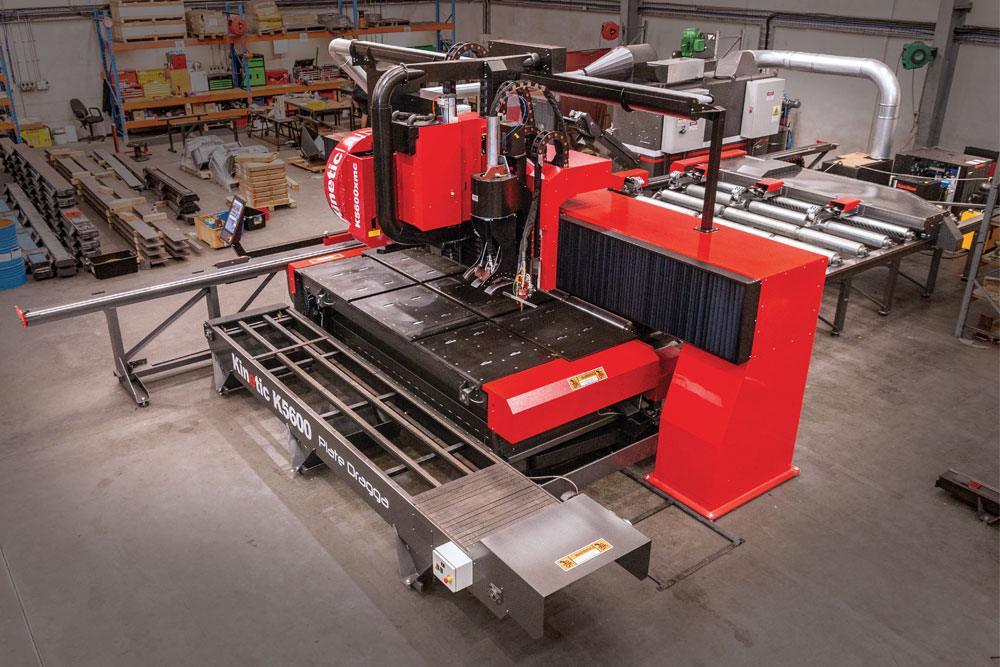

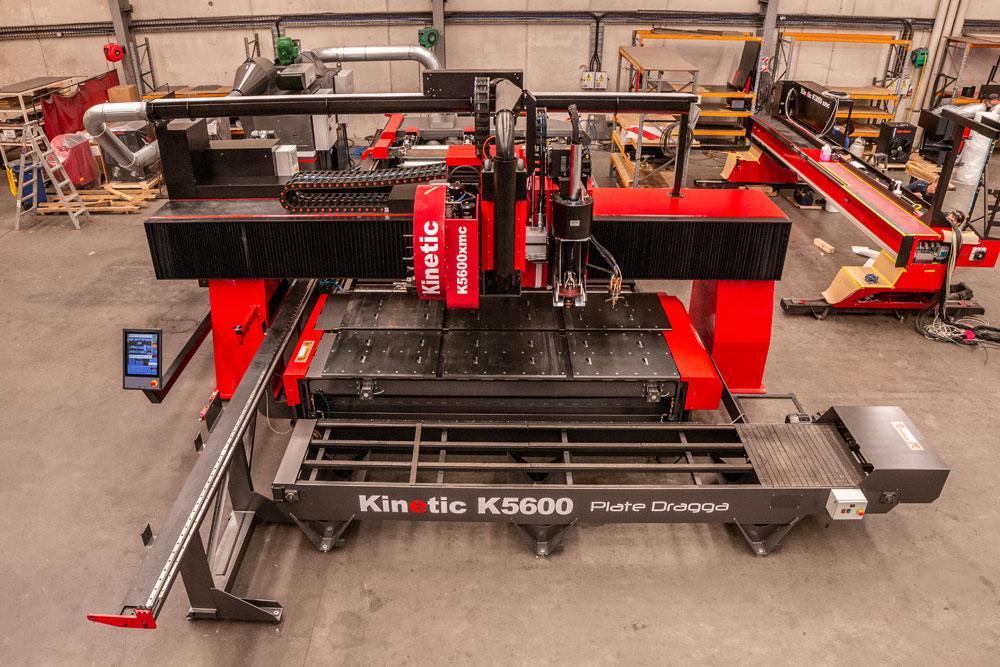

El sistema de corte por plasma K5600xmc combina todas las características y especificaciones de nuestro innovador sistema K5000, pero incorpora nuestra tecnología de mesa de paso «Plate Dragga». Esto significa que en lugar de un pórtico móvil tradicional, el material se desplaza a través de un pórtico fijo para ser cortado, taladrado, marcado, etc.
Esta robusta máquina que combina corte por plasma, oxicorte y fresado aportará a su negocio una ventaja competitiva. Gracias a que esta máquina incluye varias funciones, no es necesario añadir accesorios complejos o varias configuraciones ni mover piezas de trabajo de una estación a otra, maximizando así la productividad y rentabilidad para su empresa.
- Mesa de paso
- Descarga piezas terminadas
- Plasma de hasta 4” (101,6 mm)
- Oxicorte de hasta 3” (76,2 mm)
- Diámetros de hasta 8” (203,2 mm)
- Taladrado de alta producción con orificios de hasta 4″ (101,6 mm)
- Roscado de orificios de hasta 2-1/16” (52,4 mm)
- Fresado interpolado a cualquier diámetro
- Husillo Cat 50
- Mesa de hasta 10′ (3 m) de ancho
Capacidades
Capacidades de Corte
- Plasma de hasta 4” (101,6 mm) de grosor
- Oxicorte de hasta 3” (76,2 mm) de grosor
- Corte en Bisel por Plasma
- Biselado por Oxicombustión de hasta 45 grados
Capacidades de Mecanizado
- Taladrado de alta producción con orificios de hasta 4” (101,6 mm)
- Roscado de orificios de hasta 2-1/16” (52,4 mm)
- Diámetros de hasta 8” (203,2 mm)
- Fresado interpolado a cualquier diámetro
- Avellanado
- Biselado
- Interpolación de Orificios
- Fresado de roscas
- Marcado de piezas
Tamaño de la Mesa
- Área de corte de 10′ (3 m) de ancho
- 20′ o 40′ (61 m o 12,2 m) de largo entrante
- Mesa de paso Plate Dragga
Beneficios
Maximización de la Productividad
- Corte, fresado, taladrado y mucho más en el mismo paso
- Estación elevadora individual para 1 antorcha de plasma
- Husillo CAT 50 con 24 portaherramientas
- Cambios de herramientas automatizados en menos de 3 segundos
- Marcado de piezas mediante marcado por plasma, marcado por percusión, inyección de tinta, estampación o rayado con el husillo
Minimización del Tiempo de Inactividad
- Las alertas automatizadas de las herramientas evitan averías
- La medición automática de la altura de la herramienta reduce el tiempo de carga
- La mesa de tiro descendente de alto rendimiento minimiza el humo y los vapores.
- El innovador diseño de mesa autolimpiadora ahorra tiempo
- El sistema cerrado de extracción de viruta automatiza la recogida de la viruta
- El sistema de reciclaje de refrigerante minimiza las recargas
- Piezas de repuesto estandarizadas y de envío rápido
Velocidad y Precisión
- La mejor precisión de plasma de su clase
- La mejor precisión de mecanizado de su clase
- La mejor repetibilidad de su clase
- Velocidad de desplazamiento de 800”/min (20,3 m/min)
- Sistema de desplazamiento mediante piñón y cremallera de doble accionamiento
- Rieles lineales con cremallera helicoidal
- Husillos de bolas programables para ejes verticales
- Sistema de guía de cojinetes lineales en todos los ejes
- Pantalla táctil LCD de 19” que proporciona una configuración rápida y un control sencillo
- Enlace de red de fibra óptica para poder cargar programas con rapidez
Durabilidad
- Pórtico soldado de una sola pieza diseñado para soportar las exigentes condiciones de la fabricación moderna
- Protección completa de todas las líneas y motores
- Bastidor y componentes de máxima resistencia
- Refrigerante suministrado a través del husillo para prolongar la vida útil de las herramientas
Opciones y Accesorios
Opciones y Accesorios

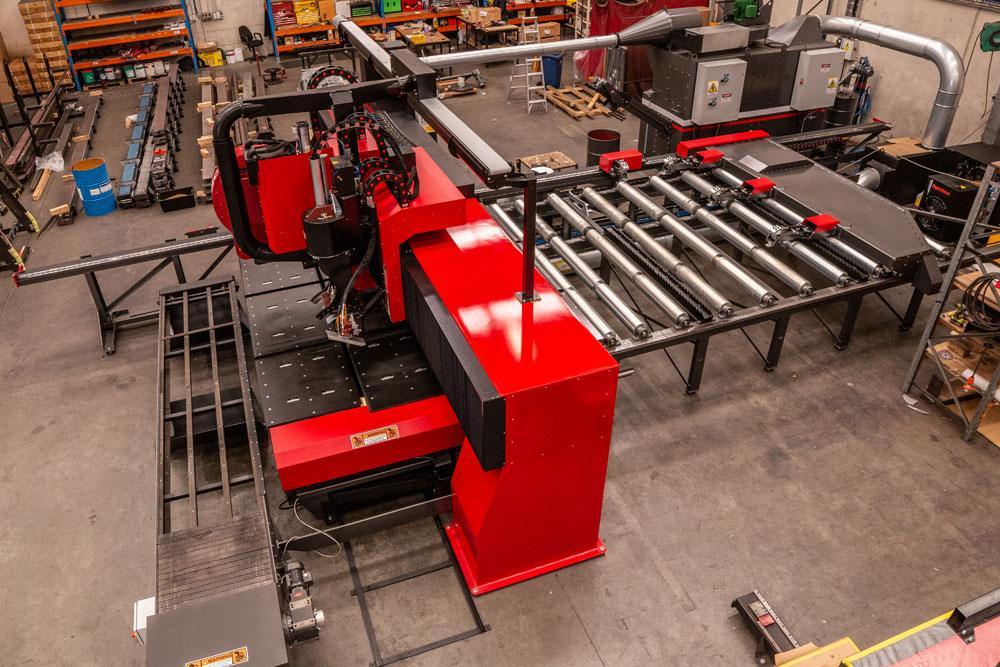

- Transportador de descarga lateral para piezas pequeñas
- Secciones de transferencia de rodillos de salida para piezas grandes
- Marcado de piezas mediante marcado por plasma, marcado por percusión, inyección de tinta, estampación o rayado con el husillo
- Máxima personalización para su uso específico
Cabezales de Corte Disponibles
- Hypertherm HPR400XD
- Hypertherm XPR460
- Hypertherm XPR300
- Hypertherm XPR170
- Corte con Oxicombustible
- Corte en Bisel por Plasma
- Corte en Bisel con Oxicombustible
- Corte con varias antorchas
VÍDEO: K5600xmc en Acción
Tenga en cuenta que las características y especificaciones de nuestras máquinas están sujetas a cambios, ya que se actualizan de acuerdo con las últimas mejoras que surgen en el campo de la ingeniería. Contáctenos hoy mismo si tiene preguntas sobre máquinas específicas y qué sistema Kinetic funcionará mejor en su caso.
